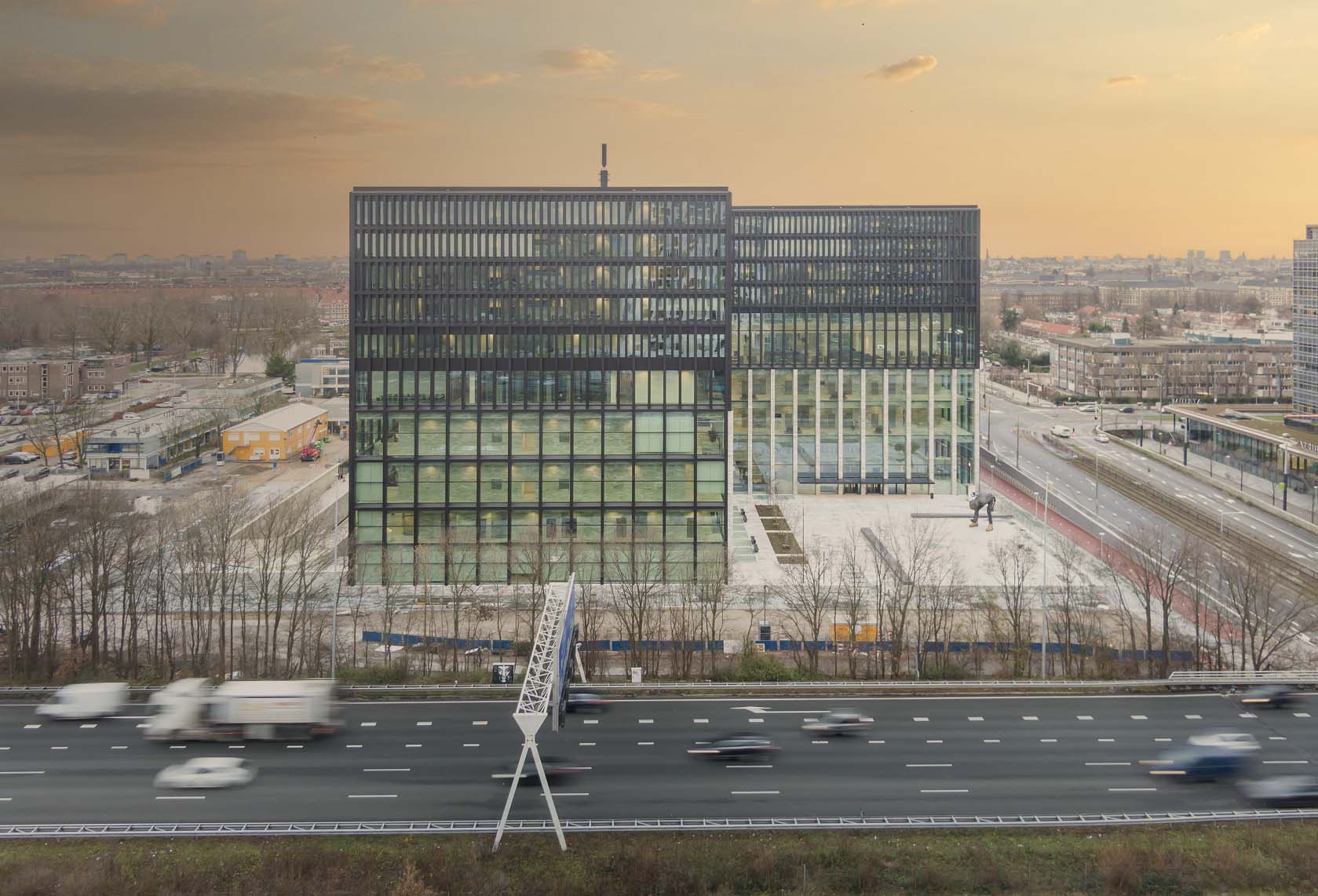

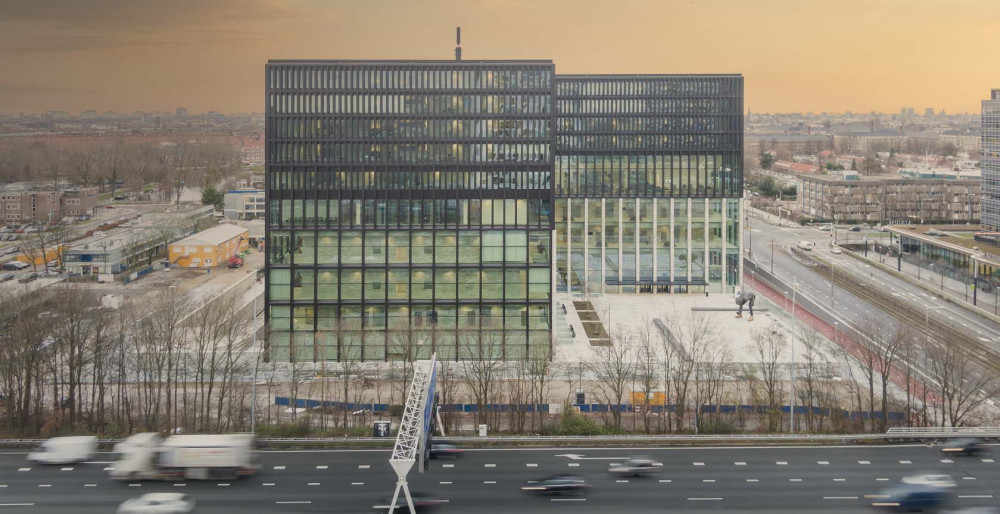

NACH - Rechtbank Amsterdam

Dertienduizend sparingen

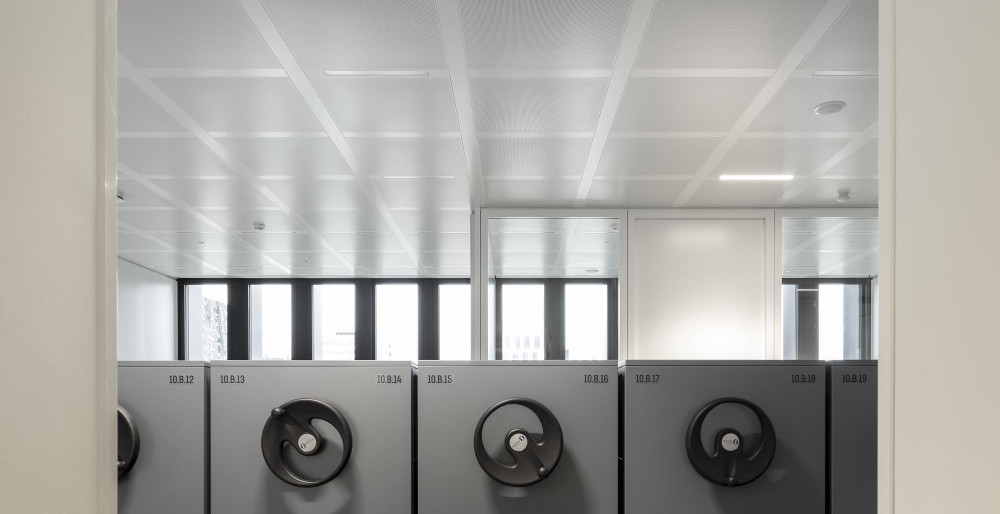

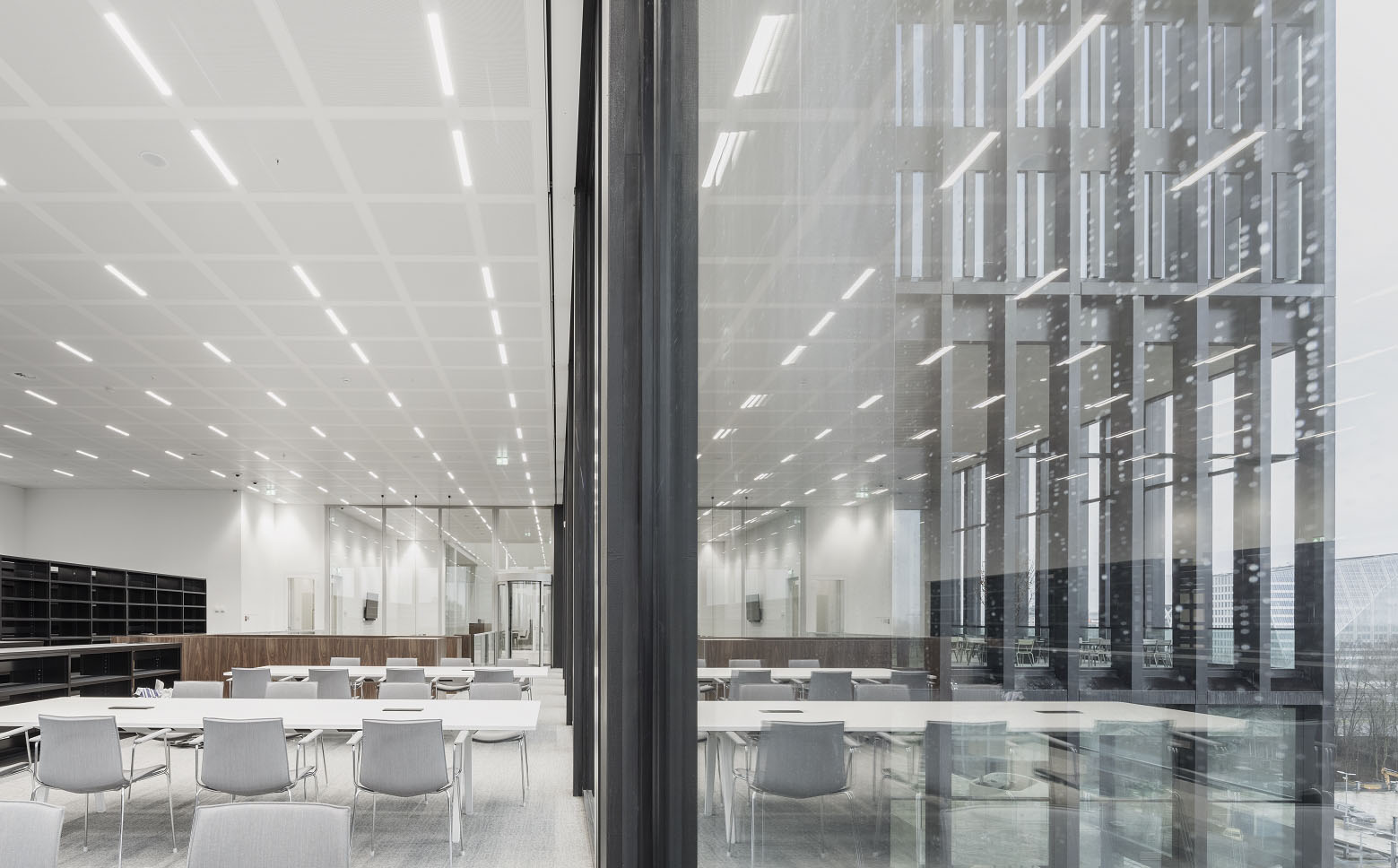

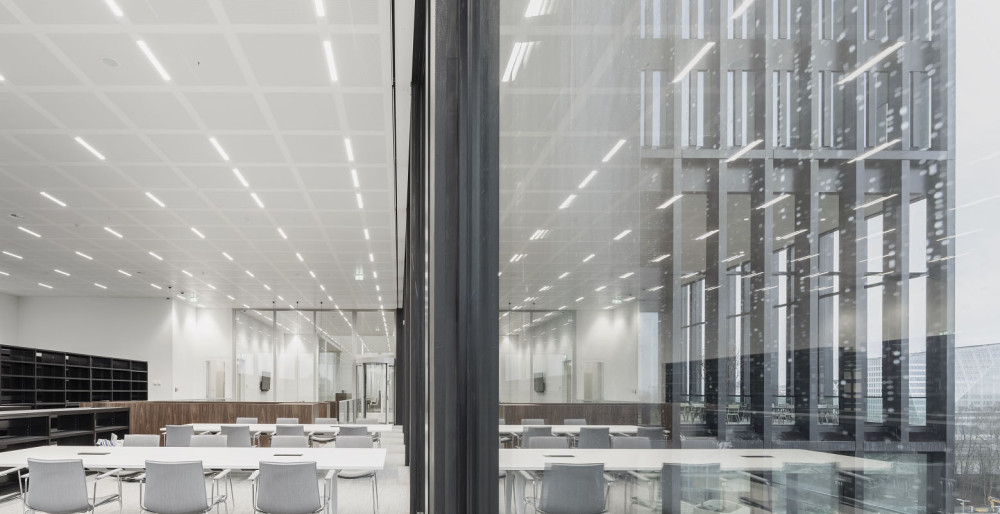

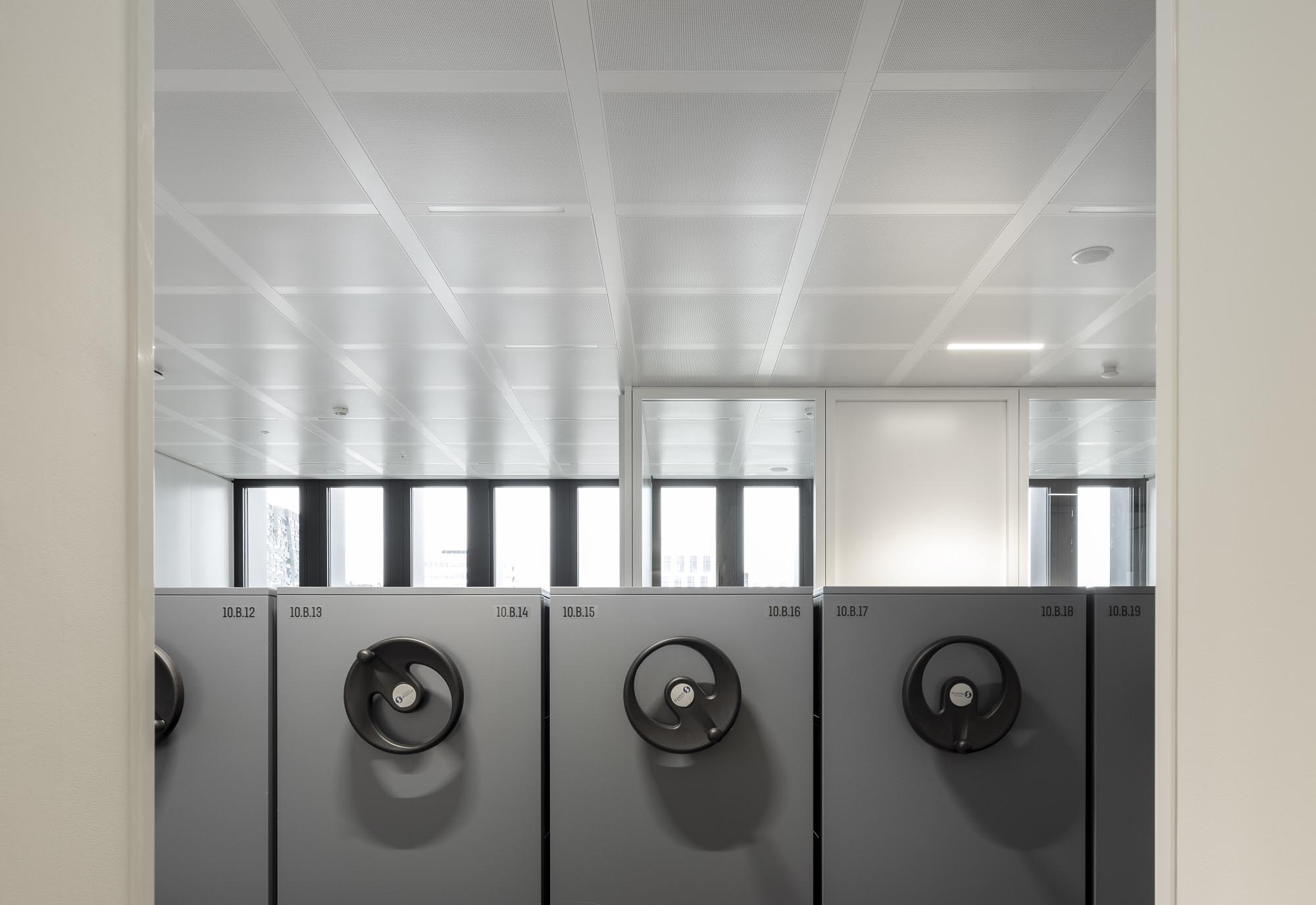

Er lag in dit project een mooie uitdaging op installatietechnisch gebied. Er was namelijk minimale ruimte vrij voor de installaties tussen de plafonds en draagconstructie. Om alle dertienduizend sparingen in de draagconstructie te kunnen uitrekenen en beheersen, heeft Heijmans op basis van Revit met Dynamo-software een speciaal programma ontwikkeld. Elke sparing is daarin ingevoerd en gekeurd door aannemer en constructeur; indien goedgekeurd werd het overgenomen in BIM en als uitsparing weergegeven. De engineers van Inteco hebben vervolgens ook in BIM de klimaatplafonds getekend.

Uitmuntende geluidsisolatie

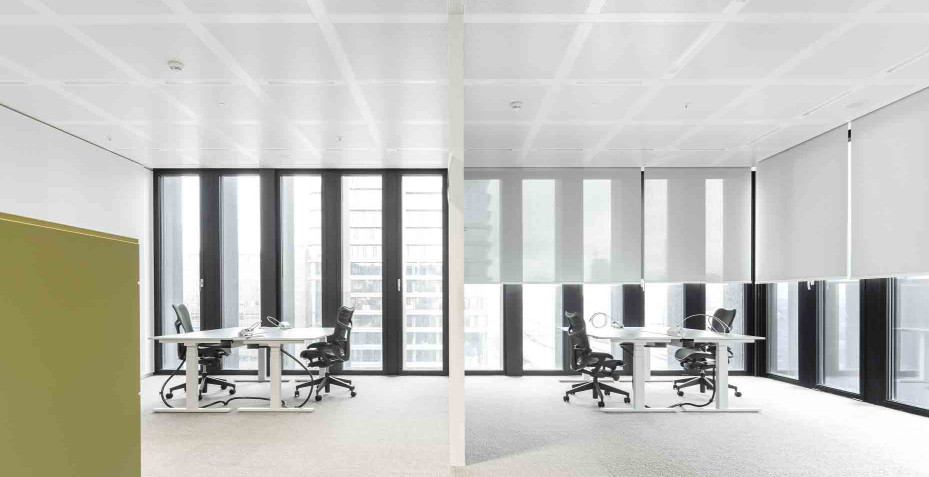

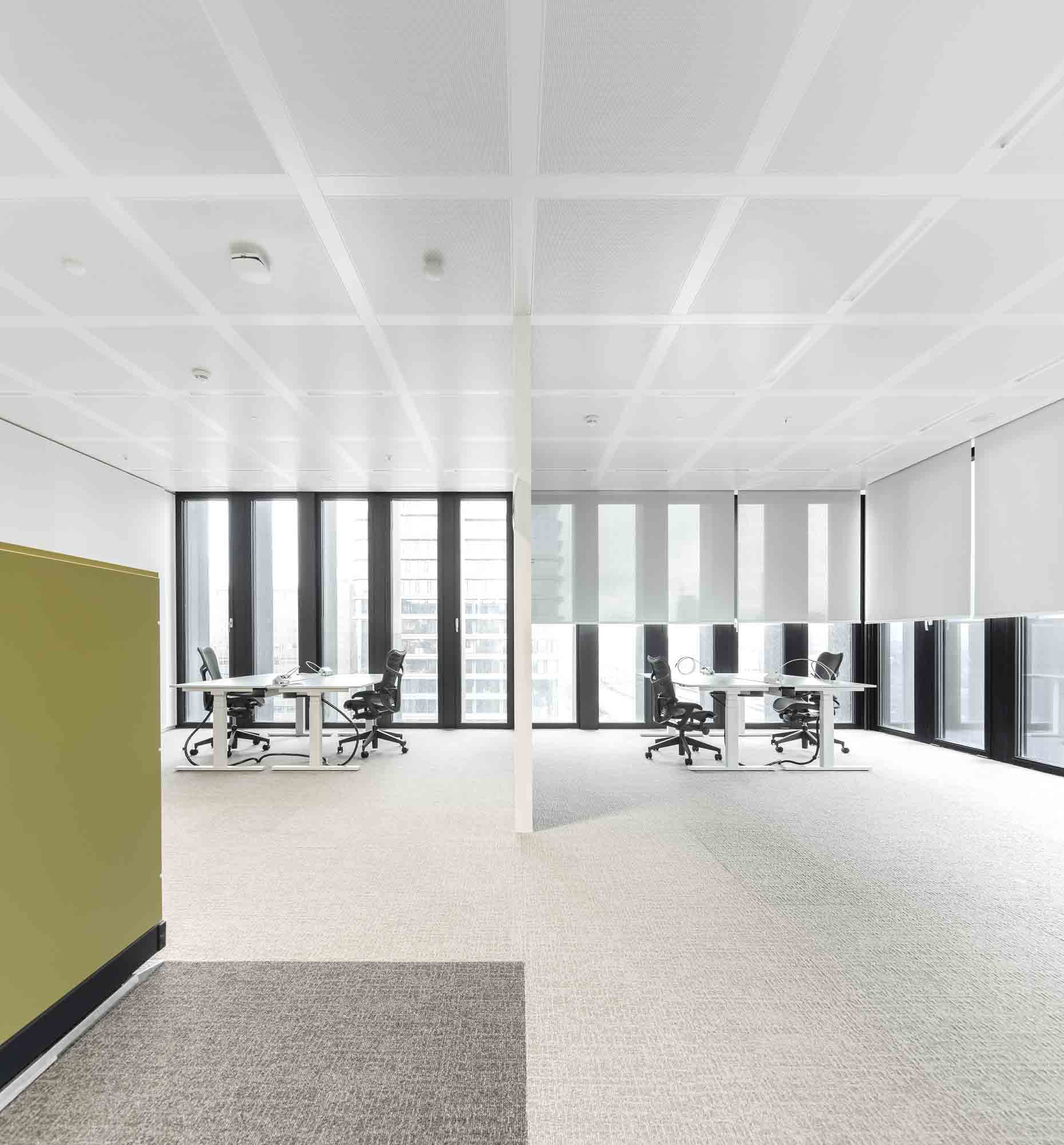

Naast engineering in BIM heeft Inteco ook een uitdaging aangepakt op het gebied van het maximaliseren van de geluidsisolatie én geluidsabsorptie van het klimaatplafond. Geluidsisolerende maatregelen in het plafond werken namelijk negatief op de geluidsabsorptie terwijl er in dit project juist voor beide eigenschappen hoge eisen van toepassing waren. Om de isolatiewaarde van het klimaatplafond afzonderlijk en in samenhang met andere voorzieningen feitelijk te onderbouwen, is er in de proefkamer van Peutz een opstelling gebouwd. Het MeandRo Quad Grid klimaatplafond behaalde inclusief verlichtingsarmaturen en luchtroosters een geluidsisolatie van 53 dB en slaagde daarmee met vlag en wimpel.

Fotocredits: Fernando Guerra FG+SG
