Phaseo PCM-elements

PCM is opgenomen in de methode voor het berekenen van de energieprestatie, de NTA 8800 (ook wel BENG genoemd). Dit betekent dat het toepassen van PCM een verbetering oplevert voor de omgevingsvergunning en voor het energielabel. PCM levert, afhankelijk van het ontwerp, in BENG 1 een besparing van 4-10 kWh/m²/jaar op, en een reductie van de TOjuli (de maat voor temperatuuroverschrijding) tussen de 10 en 40%.

Voor degenen die geïnteresseerd zijn, zijn er meer dan voldoende aanknopingspunten om PCM’s en meer specifiek de producten zoals het PCM-klimaatplafond, de PCM-vloer en/of de PCM-luchtbehandelingskasten positief te beoordelen. De volgende rubrieken zijn van toepassing:

HEA = Gezondheid (binnenklimaat)

• HEA 5; regelen van klimaat condities. Omdat het duurzame warmte en koude is, is ook openen van ramen geen probleem.
• - HEA 28; regelen ventilatiedebieten
• - HEA 106; thermisch comfort

ENE = energie

• - ENE 1; EPC verhoging / energiebesparing via gelijkwaardigheidsverklaringen

MAT = materiaal

• MAT 002; onderhoudsbeleid is buitengewoon eenvoudig met PCM’s
• MAT 007; PCM lenen zich voor andere gebruiksfunctie
• MAT 102; het materiaal heeft een lage milieubelasting

POL = vervuiling

• POL7; alternatief voor CFK’s en HCFK’s
• POL8; koudemiddelen(geen koudemiddelen dus 10 bonuspunten)!!!
• POL9; verlaagd NOx
• POL10; GWP<5-

•  Basisventilatiesysteem met luchtbehandeling  bij voorkeur met warmteterugwinning. In woningen en kantoren waar PCM is geïntegreerd in het vloersysteem, is een aparte luchtbehandeling vaak niet meer nodig.

•  Een standaard verwarmingsbron en warmteafgiftesysteem, zoals radiatoren, vloerverwarming of naverwarmers.

•  Een programmeerbare meet- en regelinstallatie die de temperatuur overdag en ’s nachts bewaakt. Hiermee wordt de werking van PCM gecontroleerd en vindt ’s nachts de natuurlijke regeneratie van het PCM-materiaal plaats.

Het regenereren van PCM (Phase Change Material) het proces waarbij het materiaal weer van vloeibaar naar vast overgaat is afhankelijk van de toepassing in het gebouw of de woning.
Orange Climate en Inteco adviseren per project een specifieke regeling voor de regeneratie van PCM, afgestemd op het gebouwtype en de klimaatomstandigheden.

PCM’s hebben de unieke eigenschap om warmte en koude tijdelijk op te slaan en deze later weer af te geven voor verwarming of koeling.
Een goed voorbeeld is de koeling van een utiliteitsgebouw in de zomerperiode:

• Overdag, tijdens kantooruren, is de warmtelast het hoogst. De overtollige warmte wordt tijdelijk opgeslagen in de thermische massa en PCM-lagen in het plafond of de vloer.

• Tijdens deze uren wordt er isotherme of licht voorgekoelde lucht ingeblazen voor CO₂-afvoer en aanvullende koeling.

• Na werktijd wanneer het buiten koeler is en de zon is verdwenen wordt de opgeslagen warmte afgevoerd via zomernachtventilatie of, bij hogere buitentemperaturen, met behulp van de koelbatterij in de luchtbehandelingskast.

Tijdens deze nachtelijke ventilatie koelt het PCM af en ondergaat het de faseovergang van vloeibaar naar vast. Zo wordt de opgeslagen thermische energie van overdag afgegeven aan de ruimte en is het PCM de volgende ochtend weer volledig geregenereerd en klaar voor gebruik.

Dankzij deze natuurlijke vorm van koeling blijft het gebouw ook tijdens warme dagen comfortabel en energie-efficiënt, zonder druk op het energienet.
De benodigde inblaastemperatuur en ventilatieduur zijn afhankelijk van de warmtelast overdag. Daarom biedt Inteco altijd maatwerkadvies, inclusief temperatuursensoren en regeltechniek, om het PCM-systeem optimaal te laten presteren.

In tegenstelling tot elektrochemische energieopslag zoals conventionele batterijen is de warmteopslag met PCM (Phase Change Material) volledig onschadelijk voor het milieu.

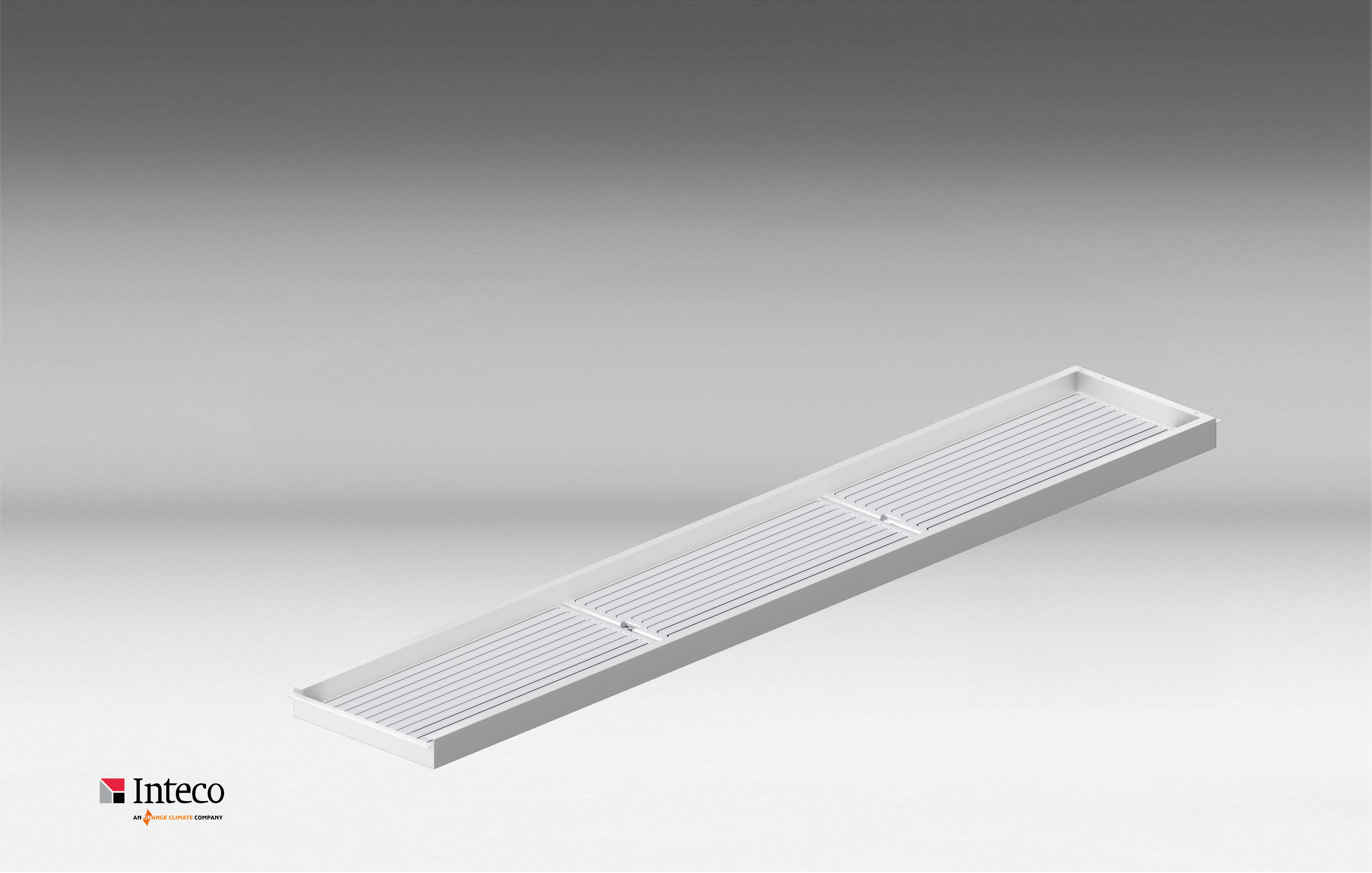

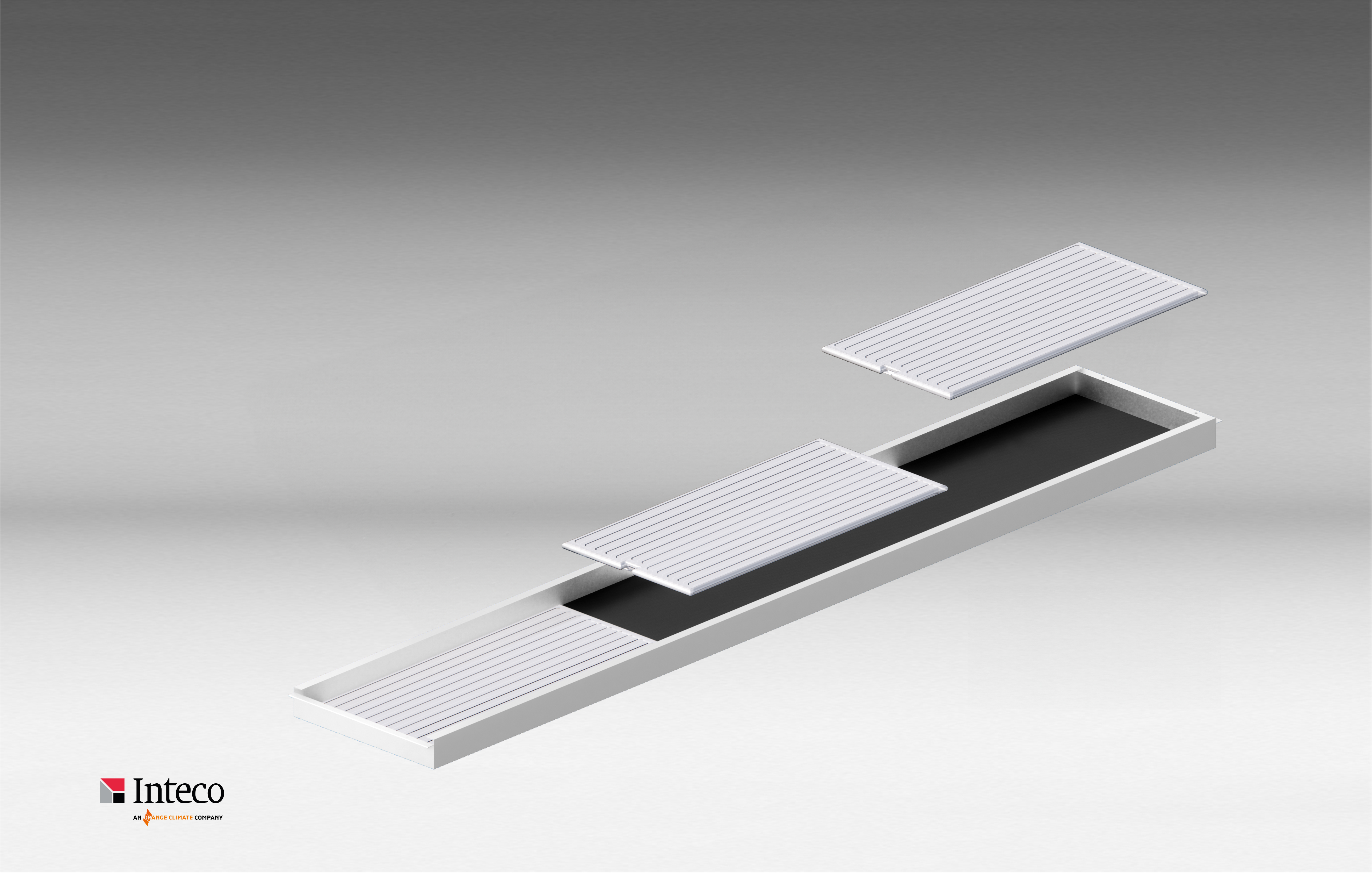

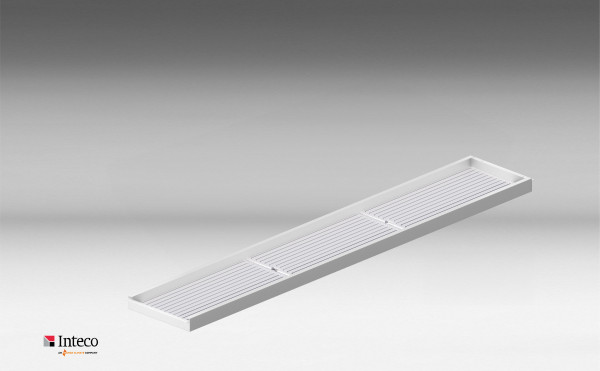

Het materiaal is 100% herbruikbaar en wordt toegepast in HDPE-panelen die veelvuldig worden gebruikt in klimaatplafonds en luchtbehandelingskasten (LBK’s).

Het PCM-materiaal zelf bestaat uit een technisch aangepaste zoutoplossing, gewonnen uit de Waddenzee en vervolgens gemengd met water.
Deze natuurlijke basis maakt het een milieuvriendelijke en veilige manier van energieopslag.

Het omhulsel van hoogwaardig HDPE zorgt ervoor dat het PCM duurzaam kan worden toegepast en na gebruik volledig gerecycled kan worden.
Hiermee draagt Inteco bij aan een circulaire gebouwde omgeving, waarin comfort, duurzaamheid en herbruikbaarheid hand in hand gaan.

Phase Change Materials (PCM) bestaan uit een combinatie van zout en water, die stolt en smelt bij een ingestelde temperatuur. Voor kantoren begint de warmteabsorptie typisch rond 21 graden Celsius en heeft een smelttraject tot 23 graden Celsius, hoewel voor andere toepassingen een ander traject kan worden gekozen.

Het principe van PCM kan het beste worden vergeleken met de faseovergang van ijs naar water bij 0 graden Celsius. Het ijs neemt warmte op uit de omgevingstemperatuur, wat resulteert in een faseovergang van vast naar vloeibaar, waarbij de temperatuur rondom het ijs stabiel blijft gedurende een bepaalde periode.

Door toevoeging van zoutkristallen aan het water kan de temperatuur van de faseovergang worden 'ingesteld', zodat deze plaatsvindt rond de gewenste temperatuur, bijvoorbeeld ongeveer 23 graden Celsius voor binnen toepassingen.
